La qualità di un componente in plastica si decide molto prima che l’acciaio dello stampo entri in macchina. Una corretta progettazione di uno stampo industriale deve anticipare il comportamento del materiale, le condizioni di riempimento, il raffreddamento, l’estrazione del pezzo e la stabilità del processo nel tempo. Trascurare anche uno solo di questi aspetti può produrre conseguenze che emergono soltanto durante il collaudo: deformazioni, ritiri irregolari, segni superficiali, riempimenti incompleti, espulsioni difficili oppure tempi di ciclo superiori alle attese.
Intervenire quando lo stampo è già stato lavorato comporta generalmente attività più complesse rispetto a una correzione eseguita sul modello digitale. Può essere necessario modificare inserti, riprendere le superfici, spostare gli sfiati, correggere il sistema di alimentazione o rivedere il circuito di raffreddamento. In alcuni casi la modifica riguarda persino il componente, con ripercussioni sulle verifiche dimensionali, sui campioni già approvati e sulle tempistiche di avviamento. Per questa ragione la fase iniziale non dovrebbe essere considerata un semplice passaggio preparatorio, ma il momento in cui si definiscono le condizioni tecniche ed economiche dell’intera commessa.
Il compito dell’ufficio tecnico consiste nel trasformare un’idea, un disegno o una matematica tridimensionale in un sistema realmente costruibile e produttivo. Non basta riprodurre la geometria nominale del pezzo: occorre stabilire come il materiale raggiungerà ogni zona della cavità, quanto si ritirerà, dove verrà espulsa l’aria, come il componente sarà estratto e in che modo il calore verrà rimosso a ogni ciclo. Uno stampo ben progettato non produce soltanto il pezzo corretto durante la prima prova: deve poterlo ripetere con continuità, entro le tolleranze richieste e con un processo ragionevolmente stabile.
Il componente deve essere analizzato come un oggetto da produrre, non soltanto da disegnare
Il punto di partenza è la geometria del componente, ma l’analisi non può limitarsi alla sua forma esterna. L’ufficio tecnico deve verificare dimensioni, spessori, raccordi, nervature, zone funzionali, accoppiamenti, superfici estetiche e direzione di apertura dello stampo. Deve inoltre distinguere le quote realmente critiche da quelle che possono ammettere una variabilità maggiore. Questa classificazione aiuta a stabilire dove concentrare precisione costruttiva, controlli e possibilità di regolazione.
Gli spessori meritano un’attenzione particolare. Variazioni brusche tra pareti sottili e masse più consistenti possono generare raffreddamenti non uniformi, avvallamenti, tensioni interne e deformazioni. Una parete molto sottile, al contrario, può richiedere pressioni elevate o risultare difficile da riempire, soprattutto quando il percorso del materiale è lungo. La soluzione non consiste necessariamente nel rendere tutto più spesso: spesso è più efficace uniformare le sezioni, alleggerire le masse e utilizzare nervature proporzionate per ottenere la rigidità richiesta senza introdurre accumuli di materiale.
Anche sottosquadri e rientranze devono essere identificati prima della definizione dello stampo. Un sottosquadro impedisce l’estrazione lineare del pezzo e può rendere necessari carrelli, movimenti inclinati, tasselli mobili, anime retrattili o altre soluzioni meccaniche. Ogni movimento aggiuntivo aumenta il numero di componenti, gli ingombri, le lavorazioni, le superfici soggette a usura e le esigenze manutentive. La domanda corretta non è soltanto se un sottosquadro possa essere realizzato, ma se sia indispensabile alla funzione del prodotto e se il suo valore giustifichi la complessità introdotta.
Lo stesso principio riguarda gli angoli di sformo. Le pareti apparentemente verticali devono generalmente presentare un’inclinazione sufficiente a favorire il distacco dalla cavità o dall’anima. La misura adeguata dipende da profondità, materiale, finitura superficiale, presenza di texture e sistema di espulsione. Una superficie lucida e poco profonda può richiedere valutazioni diverse rispetto a una parete alta e goffrata. Un angolo insufficiente non provoca soltanto difficoltà di estrazione: può lasciare strisciature, deformare il pezzo e aumentare l’usura dello stampo.
Materiale, ritiro e tolleranze: tre variabili che devono essere valutate insieme
La scelta del polimero influenza quasi ogni decisione successiva. Materiali differenti presentano comportamenti diversi in termini di fluidità, ritiro, temperatura di trasformazione, sensibilità all’umidità, abrasività, cristallizzazione e risposta al raffreddamento. Anche due gradi commerciali appartenenti alla stessa famiglia possono richiedere impostazioni differenti, soprattutto quando cambiano la percentuale di carica, gli additivi, il colore o la destinazione d’uso.
Il ritiro non è un valore puramente geometrico da applicare ingrandendo uniformemente la cavità. Può variare in funzione della direzione di flusso, dello spessore, dell’orientamento delle fibre, della pressione di mantenimento, della temperatura dello stampo e dell’efficienza del raffreddamento. Nei materiali caricati con fibre, per esempio, il comportamento può essere anisotropo: il componente si contrae in misura diversa nelle varie direzioni. Per questo motivo una quota corretta sul modello teorico può risultare fuori tolleranza dopo il raffreddamento reale.
Durante la progettazione di uno stampo industriale è quindi necessario mettere in relazione il dato nominale del materiale con la geometria specifica del pezzo e con il processo previsto. Quando alcune dimensioni sono particolarmente importanti, può essere opportuno adottare una strategia prudenziale, lasciando margini di correzione sulle zone che potranno essere riprese dopo le prime prove. In termini pratici, è generalmente più semplice asportare una quantità controllata di metallo che ricostruire una superficie lavorata in eccesso.
Le tolleranze devono inoltre essere realistiche rispetto al materiale e alla tecnologia. Richiedere precisioni molto spinte su ogni quota aumenta il costo dello stampo e dei controlli, senza necessariamente migliorare la funzione del prodotto. Occorre distinguere tra dimensioni di accoppiamento, quote estetiche, elementi di tenuta, riferimenti per l’assemblaggio e misure prive di effetti funzionali. Una tolleranza ha valore quando protegge una funzione; se viene applicata indiscriminatamente, rischia di trasformarsi in un costo privo di beneficio.
Un esempio concreto è quello di un contenitore con tappo a scatto. Le quote dell’aggancio, la circolarità dell’imboccatura e la zona di tenuta possono richiedere controlli rigorosi, mentre altre superfici possono tollerare scostamenti maggiori. La progettazione deve concentrare stabilità e possibilità di regolazione sulle aree che determinano chiusura, resistenza e corretto assemblaggio.
Iniezione, sfiati ed espulsione determinano la producibilità reale del pezzo
La posizione del punto di iniezione condiziona il percorso del materiale all’interno della cavità. Influenza la pressione necessaria, il modo in cui i fronti di flusso si incontrano, l’orientamento delle fibre, la formazione delle linee di giunzione e la distribuzione del ritiro. Un punto scelto soltanto perché semplice da costruire può lasciare un segno in una zona visibile, creare un percorso troppo lungo o alimentare in modo squilibrato sezioni con spessori differenti.
La scelta deve quindi considerare geometria, funzione, aspetto e successiva separazione del pezzo dal canale di alimentazione. Nei componenti multicavità diventa decisivo anche il bilanciamento: le cavità dovrebbero riempirsi in condizioni il più possibile omogenee, evitando che alcune siano già in mantenimento mentre altre non sono ancora complete. Le simulazioni di flusso possono aiutare a confrontare configurazioni alternative, individuare possibili intrappolamenti d’aria e prevedere zone soggette a pressioni o temperature critiche. Non sostituiscono però il giudizio tecnico, perché il risultato dipende dalla qualità dei dati inseriti e deve essere letto alla luce delle condizioni effettive di produzione.
Gli sfiati consentono all’aria presente nella cavità di uscire mentre il materiale avanza. Quando sono insufficienti o collocati male possono verificarsi bruciature, riempimenti incompleti, linee di giunzione deboli e pressioni anormalmente elevate. La loro posizione dipende dall’andamento del flusso e dalle ultime zone che vengono raggiunte dal materiale. Anche in questo caso, alimentazione e sfiato non dovrebbero essere progettati come sistemi separati: la posizione dell’uno determina spesso le esigenze dell’altro.
Dopo il raffreddamento, il pezzo deve essere estratto senza deformazioni e senza segni incompatibili con i requisiti estetici. Espulsori, piastre, anelli o altri dispositivi devono applicare la forza su zone sufficientemente rigide e distribuirla in modo equilibrato. Un espulsore collocato sotto una parete sottile può lasciare un’impronta o provocare uno sbiancamento locale; una spinta asimmetrica può inclinare il componente e farlo aderire a una superficie. Anche la scelta del lato sul quale il pezzo deve rimanere all’apertura dello stampo è parte integrante della progettazione, non una decisione da rinviare all’assemblaggio.
Il percorso di M.D.C. Stampi, dall’ideazione al collaudo
M.D.C. Stampi si occupa della progettazione stampi per materie plastiche e della loro realizzazione, seguendo il percorso dall’ideazione del progetto fino alla costruzione e al collaudo dei pezzi. L’attività dell’ufficio tecnico si avvale di strumenti CAD/CAM per sviluppare il progetto e trasferire le geometrie verso le successive fasi produttive. Questa continuità permette di mantenere un collegamento diretto tra quanto definito nella matematica, le lavorazioni da eseguire e le verifiche effettuate durante le prove.
La costruzione rende concrete le scelte relative a divisioni, movimenti, inserti, alimentazione, raffreddamento ed espulsione; il collaudo verifica se tali scelte producono il risultato atteso nelle condizioni reali. Il passaggio dall’ideazione alla prova del pezzo consente quindi di confrontare il progetto con comportamento del materiale, qualità superficiale, precisione dimensionale e ripetibilità.

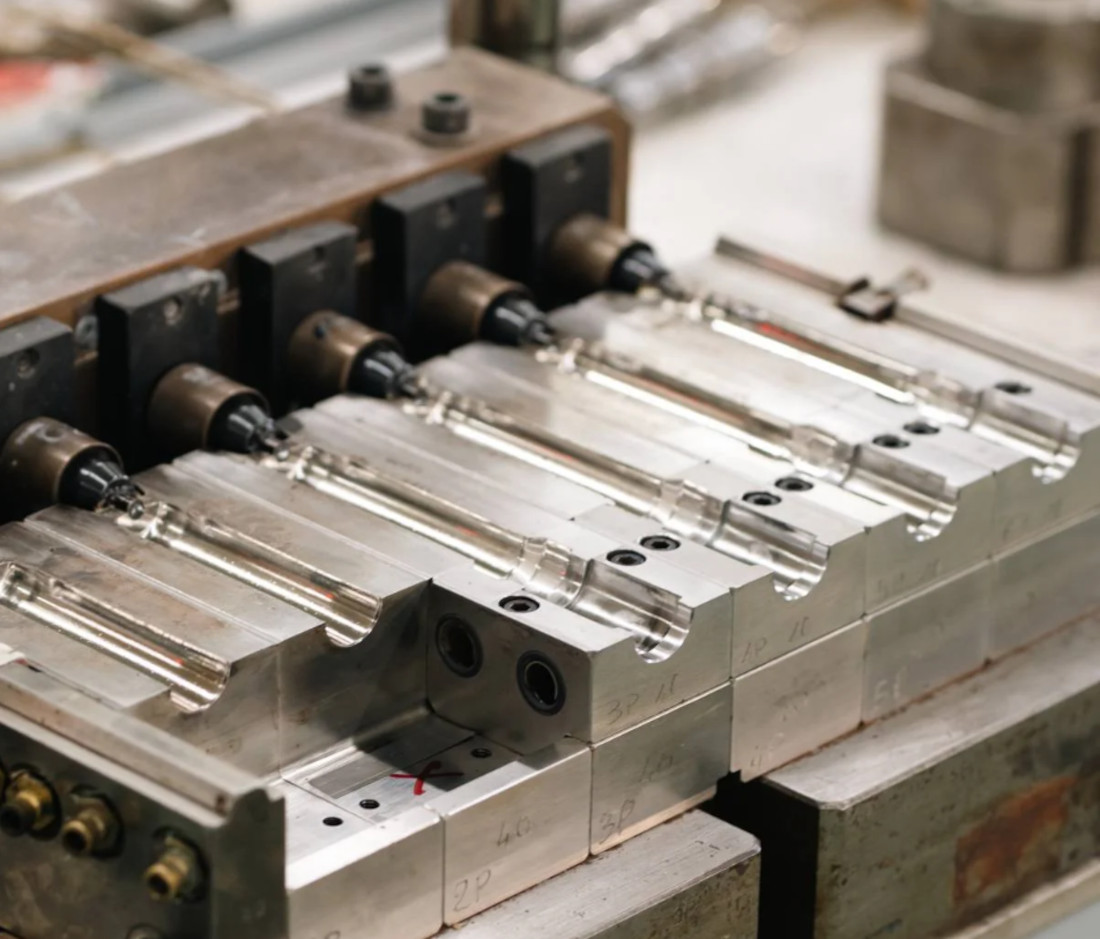

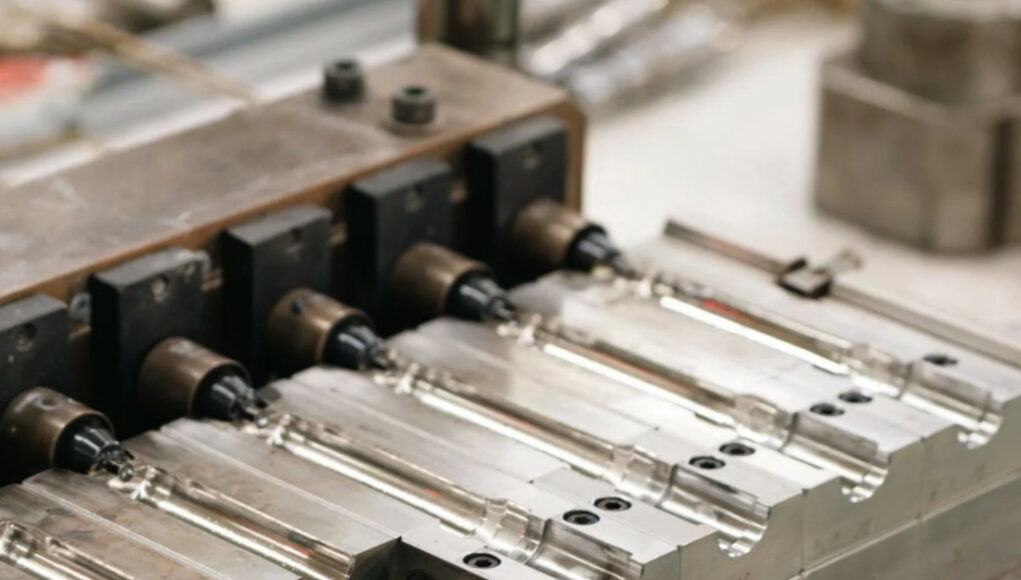

M.D.C. realizza stampi a iniezione, stampi IBM per iniezione e soffiaggio e stampi EBM per estrusione e soffiaggio, con attività rivolte anche ai settori cosmetico e farmaceutico. Tecnologie diverse pongono requisiti differenti, ma mantengono un principio comune: la progettazione deve considerare fin dall’inizio il processo che darà forma al componente. Non esiste una matematica dello stampo indipendente dalla tecnologia di trasformazione.
L’impiego dei sistemi CAD/CAM si inserisce quindi in un percorso più ampio, nel quale progettazione, costruzione e collaudo non costituiscono compartimenti isolati. Le informazioni emerse durante la produzione e le prove possono essere ricondotte al progetto, permettendo di verificare geometrie e soluzioni adottate. È un’impostazione particolarmente utile quando precisione, qualità costante e continuità produttiva hanno un peso superiore alla semplice realizzazione del primo campione conforme.
